V moderních elektrických a průmyslových systémech je správa kabelů více než pouhé vedení vodičů z jednoho bodu do druhého. Správná ochrana kabelů má přímý dopad na bezpečnost, životnost zařízení, provozní efektivitu a náklady na údržbu. AnLoketní kabelová průchodkaje speciálně navržen pro vedení kabelů pod úhlem 90 stupňů při zachování bezpečného utěsnění, odlehčení tahu a ochrany životního prostředí. Tento článek se zabývá funkcemi, aplikacemi, výhodami, úvahami o instalaci, výběrem materiálu, postupy údržby a nákupními faktory souvisejícími s kolenovými kabelovými průchodkami. Ať už jste inženýr, dodavatel, správce zařízení, výrobce zařízení nebo specialista na nákup, pochopení role kolenových kabelových průchodek vám může pomoci učinit lepší rozhodnutí pro vaše projekty.

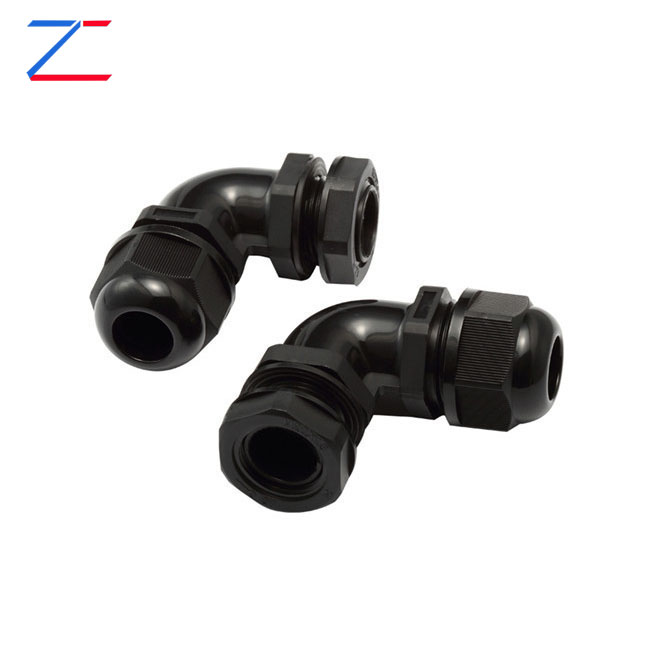

Kolenová kabelová průchodka je speciální kabelové vstupní zařízení navržené tak, aby umožnilo kabelům procházet panely, spojovacími krabicemi, ovládacími skříněmi a kryty zařízení při změně směru přibližně o 90 stupňů. Na rozdíl od konvenčních přímých kabelových vývodek poskytují kolenové kabelové vývodky úhlovou dráhu, která pomáhá snížit namáhání kabelu v ohybu a optimalizovat využití prostoru.
Vzhledem k tomu, že průmyslová zařízení jsou stále kompaktnější, inženýři často čelí problémům souvisejícím s vedením kabelů. Omezený prostor pro instalaci, přeplněné ovládací panely a náročné podmínky prostředí snižují účinnost tradičních metod vstupu kabelů. Kolenová kabelová průchodka řeší tyto výzvy tím, že nabízí praktické řešení, které kombinuje ochranu kabelu, těsnící výkon a směrovou flexibilitu.
Tyto kabelové průchodky se běžně používají v automatizačních systémech, telekomunikačních zařízeních, instalacích obnovitelné energie, dopravní infrastruktuře, námořních aplikacích a průmyslových strojích.
Primární funkcí kolenové kabelové průchodky je zajistit a chránit kabely při přesměrování jejich vstupní cesty. Jakmile kabel projde průchodkou, kompresní prvky vytvoří těsné těsnění kolem pláště kabelu. To zabraňuje vnikání nečistot, jako je prach, voda, vlhkost, chemikálie a nečistoty, do krytu.
Zároveň zajišťuje úlevu od mechanického namáhání. Místo toho, aby se kabel nutil prudce ohýbat ihned po vstupu do panelu, vytváří kolenová struktura hladší přechod, který snižuje mechanické namáhání.
Tento design přispívá k:
Přestože se konstrukce u různých výrobců liší, většina kabelových vývodek kolena obsahuje následující součásti:
| Komponent | Funkce |
|---|---|
| Tělo | Hlavní konstrukční pouzdro poskytuje pevnost a podporu |
| Kompresní matice | Utahuje se kolem kabelu pro bezpečné uchycení |
| Pečetní prsten | Vytváří voděodolnou a prachotěsnou ochranu |
| Pojistná matice | Upevňuje vývodku ke skříni |
| Loketní sekce | Poskytuje úhel vedení kabelu 90 stupňů |
| Upínací mechanismus | Nabízí odlehčení od tahu a uchycení kabelu |
Každá součást přispívá k celkovému výkonu kabelové průchodky a zajišťuje jak utěsnění vůči okolnímu prostředí, tak mechanickou ochranu.
Obliba kolenových kabelových vývodek pramení z několika praktických výhod.
Optimalizace prostoru
Šikmý design umožňuje efektivní vedení kabelů ve stísněných prostorech, snižuje nepořádek a zlepšuje organizaci uvnitř rozvaděčů.
Snížené namáhání kabelu
Ostré ohyby mohou časem poškodit vodiče kabelu a izolaci. Kolenové kabelové průchodky poskytují hladší přechod, který minimalizuje namáhání.
Vylepšená ochrana
Vysoce kvalitní těsnící systémy chrání zařízení před vlhkostí, prachem a nečistotami.
Vylepšená spolehlivost zařízení
U chráněných kabelů dochází k méně poruchám, což má za následek nižší náklady na údržbu a méně prostojů.
Profesionální vzhled
Organizované vedení kabelů zlepšuje celkovou estetiku instalace a zjednodušuje budoucí údržbu.
Kolenové kabelové průchodky slouží díky své všestrannosti širokému spektru průmyslových odvětví.
| Průmysl | Typická aplikace |
|---|---|
| Průmyslová automatizace | Ovládací skříně a PLC systémy |
| Obnovitelná energie | Solární invertory a systémy větrných turbín |
| Námořní | Lodní elektrické systémy |
| Telekomunikace | Venkovní komunikační skříně |
| Železniční doprava | Systémy řízení signálů a napájení |
| Ropa a plyn | Zařízení nebezpečného prostoru |
| Konstrukce | Budování elektrické infrastruktury |
| datová centra | Systémy pro správu kabelů |
Schopnost odolat drsným podmínkám dělá kolenní kabelové průchodky zvláště cenné ve venkovním a průmyslovém prostředí.
Výběr materiálu výrazně ovlivňuje výkon a životnost.
Mosazné loketní kabelové průchodky
Poniklovaná mosaz
Nerez
Nylon (polyamid)
Výběr vhodného materiálu závisí na podmínkách prostředí, mechanických požadavcích a rozpočtu.
Výběr správného produktu vyžaduje pečlivé posouzení několika faktorů.
Správně zvolená kabelová průchodka zlepšuje provozní bezpečnost a snižuje budoucí náklady na výměnu.
Správná instalace je nezbytná pro maximalizaci výkonu kabelové průchodky.
Nesprávná instalace může ohrozit vodotěsnost a schopnost odlehčení tahu.
| Funkce | Loketní kabelová průchodka | Přímá kabelová průchodka |
|---|---|---|
| Změna směru | 90 stupňů | Přímý vstup |
| Prostorová efektivita | Vynikající | Mírný |
| Snížení napětí kabelu | Vysoký | Spodní |
| Kompaktní instalace | Ideál | Omezený |
| Flexibilita směrování | Lepší | Základní |
Pro instalace s omezeným prostorem nebo požadavky na směrové vedení kabelů často poskytují vynikající řešení kolenové kabelové průchodky.
Problém: Vniknutí vody
Řešení: Ověřte integritu těsnění a zajistěte správné utažení.
Problém: Prokluzování kabelu
Řešení: Zkontrolujte kompatibilitu velikosti kabelu a nastavení komprese.
Problém: Koroze
Řešení: Vyberte materiály odolné proti korozi, jako je nerezová ocel.
Problém: Prasklý kryt
Řešení: Vyhněte se nadměrnému utahování a používejte produkty určené pro podmínky prostředí.
Problém: Nedostatek místa
Řešení: Použijte kompaktní kabelové průchodky s koleny speciálně vyvinuté pro těsné instalace.
Rutinní údržba pomáhá prodloužit životnost a udržovat spolehlivost systému.
Preventivní údržba je výrazně levnější než nouzové opravy způsobené poruchami kabelů.
Jak se průmyslová odvětví posouvají k větší automatizaci a digitalizaci, řešení pro správu kabelů se neustále vyvíjejí.
Výrobci intenzivně investují do inovativních produktů na ochranu kabelů, aby splnili stále náročnější provozní požadavky.
Q1: Jaký je primární účel kabelové průchodky kolena?
Jeho primárním účelem je bezpečně vést kabely pod úhlem 90 stupňů při zachování těsnění, ochrany a odlehčení tahu.
Q2: Jsou loketní kabelové průchodky vodotěsné?
Mnoho modelů je navrženo s vysokým stupněm krytí IP, jako je IP66, IP67 nebo IP68, což poskytuje vynikající odolnost proti vodě a prachu.
Q3: Který materiál je nejlepší pro mořské prostředí?
Nerezová ocel je obecně preferována kvůli její vynikající odolnosti proti korozi.
Q4: Mohou být kolenové kabelové průchodky použity venku?
Ano. Výrobky určené pro venkovní použití jsou speciálně navrženy tak, aby vydržely vystavení UV záření, vlhkosti a teplotním výkyvům.
Q5: Jak zjistím správnou velikost žlázy?
Změřte vnější průměr kabelu a přizpůsobte jej upínacímu rozsahu stanovenému výrobcem ucpávky.
Q6: Jsou kolenové kabelové průchodky vhodné pro průmyslovou automatizaci?
Absolutně. Jsou široce používány v ovládacích panelech, robotice, senzorech a průmyslových strojích.
Q7: Jak dlouho obvykle vydrží kabelové průchodky?
Životnost se liší v závislosti na kvalitě materiálu a podmínkách prostředí, ale vysoce kvalitní kabelové průchodky mohou spolehlivě fungovat po mnoho let.
Kolenová kabelová průchodka je mnohem víc než jen jednoduché kabelové příslušenství. Slouží jako kritická součást pro ochranu kabelů, odlehčení tahu, utěsnění vůči okolnímu prostředí a efektivní vedení kabelů. Od průmyslové automatizace a systémů obnovitelné energie až po námořní instalace a telekomunikační infrastrukturu, kolenové kabelové průchodky významně přispívají ke spolehlivosti a bezpečnosti systému.
Výběrem vhodného materiálu, velikosti, úrovně těsnění a způsobu instalace mohou organizace zlepšit výkon zařízení, snížit náklady na údržbu a prodloužit životnost kabelů.
