Izolovaný terminálkonektory jsou základní součástí moderních elektrických systémů. Kombinace vodivého kovu s ochrannou izolací zajišťují bezpečné, spolehlivé a trvanlivé spojení pro vodiče a elektrická zařízení. V této příručce prozkoumáme, co jsou izolované terminály, jejich klíčové výhody, různé dostupné typy a jak je vybrat a efektivně používat v aplikacích v reálném světě.
Tato komplexní příručka vysvětluje definici, výkonnostní výhody, typy, aplikace, způsoby instalace, bezpečnostní aspekty a budoucí trendy související s izolovanými svorkami – kritickými konektory v elektrotechnice a elektroinstalačních postupech. Zahrnujeme tabulky, časté dotazy, citace z oboru a praktické tipy, které pomohou inženýrům, elektrikářům a kupujícím činit informovaná rozhodnutí.

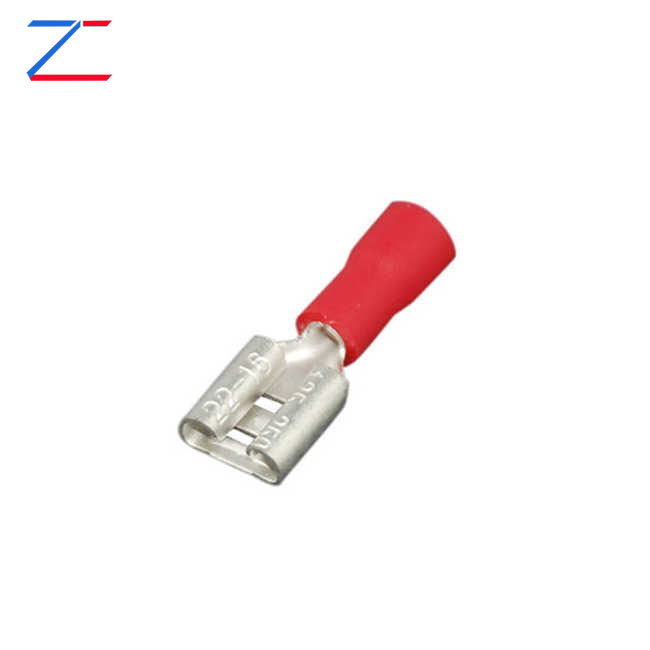

Izolovaná svorka je typ elektrického konektoru, který kombinuje kovovou vodivou část s ochranným izolačním pouzdrem. Izolace – obvykle vyrobená z vinylu, nylonu nebo teplem smrštitelného polymeru – obklopuje kovový válec, aby se zabránilo náhodnému kontaktu s jinými vodivými povrchy a zlepšila se odolnost vůči okolnímu prostředí.
Tyto terminály se používají pro připojení vodičů k zařízení, distribuci energie a umožnění kontinuity signálu v automobilových, průmyslových, komerčních a domácích elektrických aplikacích.
Izolované svorky poskytují řadu výhod oproti neizolovaným konektorům, zejména v prostředích, kde záleží na bezpečnosti, odolnosti a identifikaci. Níže uvádíme několik hlavních důvodů, proč je používat:
| Typ terminálu | Popis | Typický případ použití |
|---|---|---|
| Prstencový terminál | Uzavřená smyčka pro bezpečné šroubové spoje. | Ovládací panely, připojení autobaterií. |
| Terminál rýč/vidlička | Otevřený design umožňuje snadné vyjmutí. | Šroubové svorky tam, kde je časté odstraňování. |
| Konektor na tupo | Inline spojování dvou drátů. | Prodlužování a opravy drátů. |
| Rychlé odpojení | Páření samec/samice pro rychlé spojení. | Modulární zařízení a automobilová elektroinstalace. |
Izolační vrstva izolovaného terminálu může být:
Instalace izolovaných svorek zahrnuje výběr správného typu, přípravu vodiče a bezpečné zalisování. Obecné kroky zahrnují:
Izolované terminály se široce používají v různých průmyslových odvětvích, včetně:
Zajistěte, aby izolované terminály vyhovovaly uznávaným normám, jako jsou UL, RoHS a IEC, kde je to vhodné. Dodržujte pokyny výrobce pro přizpůsobení tloušťky drátu, správné použití nástroje a environmentální hodnocení. Správná instalace zabraňuje zkratům, úrazu elektrickým proudem a selhání připojení.
Jaký je rozdíl mezi izolovanými a neizolovanými svorkami?
Izolované svorky mají ochranné pouzdro, které zabraňuje náhodnému kontaktu a zlepšuje odolnost proti vlhkosti a vibracím; neizolované svorky tuto objímku postrádají a jsou nejlepší pro kontrolované vnitřní prostředí.
Jak barevné kódování ovlivňuje izolované svorky?
Barva izolace obvykle označuje rozsah průřezu vodiče, což usnadňuje přizpůsobení svorky správné velikosti vodiče.
Mohou být izolované svorky použity venku?
Ano – zvláště teplem smrštitelné izolované koncovky s lepicí vrstvou nabízejí odolnost proti vlhkosti a korozi pro venkovní nebo námořní prostředí.
Vyžadují izolované terminály speciální nástroje?
Použijte správný krimpovací nástroj, který odpovídá typu koncovky a průřezu vodiče, abyste zajistili bezpečné mechanické a elektrické připojení.
Jsou všechny izolované svorky vhodné pro prostředí s vysokou teplotou?
Ne – vyberte svorky s izolačními materiály určenými pro specifické tepelné podmínky vaší aplikace; nylon je lepší pro vyšší teploty než vinyl a teplem smrštitelný poskytuje vynikající ochranu.
Izolované svorky jsou základem pro bezpečné a účinné elektrické připojení. Když porozumíte jejich typům, materiálům, instalačním metodám a aplikacím, můžete činit informovaná rozhodnutí, která zlepší spolehlivost i bezpečnost systému. Ať už zapojujete průmyslový ovládací panel nebo automobilový kabelový svazek, výběr správné izolované svorky je podstatný rozdíl.
NaWenzhou Zhechi Electric Co., Ltd., se specializujeme na vysoce kvalitní řešení izolovaných terminálů navržená tak, aby splňovala různé průmyslové a komerční potřeby. Pokud máte zájem o prémiové izolované koncovky a vlastní elektrické konektory,kontaktnásza odborné rady a doporučení produktů na míru.
